SKA RT直驱力矩转台

SKA RT直驱电机转台，无背隙高精度，高响应整定时间短，极高的定位精度，特别适用于大转矩高精度需要的伺服系统中。瞬间峰值扭矩可至2400Nm,高速运转可至1400rpm,最大额定转速900rpm，高精度评定指标，经过细分可超过1,000,000PPR，绝对精度±25和±11角秒，模拟编码器，以提高最终精度。

电气参数

型号	持续扭矩Nm	峰值扭矩Nm	额定转速rpm	惯量 kg·cm²	外径 D mm	内径d mm	高度H mm
SKA RT 090.30	2	15.9	800	6.35	106	35	117
SKA RT 090.60	3.5	28	800	8.47	106	35	157
SKA RT 090.90	4.7	38	800	10.5	105	35	187
SKA RT 148.30	8	35	900	68.52	179	60	129
SKA RT 148.60	14	68	900	91.84	179	60	159
SKA RT 148.90	20	103	900	114.23	179	60	199
SKA RT 148.120	26	141	600	137.15	179	60	229
SKA RT 245.30	41	128	600	542.15	290	135	138
SKA RT 245.60	70	241	600	651.05	290	135	168
SKA RT 245.90	93	330	600	777.84	290	135	198
SKA RT 245.120	115	410	500	904.21	290	135	228
SKA RT 335.30	100	295	350	2847.1	390	175.11	138
SKA RT 335.60	164	585	350	3629.1	390	175.11	168
SKA RT 335.90	220	800	350	4411.1	390	175.11	198
SKA RT 335.120	270	975	350	5193.1	390	175.11	228
SKA RT 335.150	320	1200	300	5975.2	390	175.11	268
SKA RT 430.30	210	458	300	8698.8	490	290	145
SKA RT 430.60	340	800	300	10637	490	290	175
SKA RT 430.90	450	1200	250	12577	490	290	205
SKA RT 430.120	560	1600	150	14516	490	290	235
SKA RT 430.150	660	1950	150	16455	490	290	265
SKA RT 430.180	760	2400	100	18394	490	290	305

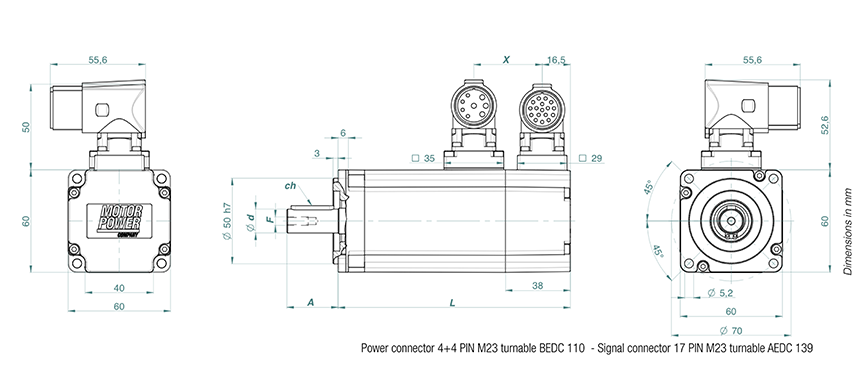

电机图纸
