该系列的每款电机下,都有多种绕线方式,满足客户对不同、电压,转速,电流,扭矩等特殊应用的定制要求。供电45Vac-400Vac或24Vdc-200Vdc可选。功率50W-8380W, 扭矩:0.16Nm-47Nm,额定转速3000rpm,最高6300rpm,8级电机,永磁制动器,反馈:霍尔传感器,旋转变压器,SinCos编码器,TTL编码器,绝对值编码器。
电气参数
型 号
T115 3
T115 5.2
T115 7
T115 9.2
T115 11
功(@3000rpm)
840W
1300W
1650W
2000W
2300W
持续扭矩
2.7Nm
4.1Nm
5.3Nm
6.4Nm
7.3Nm
峰值扭矩
9Nm
15.6Nm
21Nm
27.6Nm
33Nm
绕线方式
21
15
14
15
15
17
15
17
15
17
230Vac转(rpm)
5000
3900
5000
3900
3900
2200
3900
2200
3900
2200
400Vac转(rpm)
--
5000
--
5000
4500
3900
4500
3900
4500
3900
持续电(Arms)
5.3
9.9
7.3
17.1
4.6
3.4
7.3
4.2
8.5
4.8
峰值电(Arms)
17.1
3.1
26.2
4.8
23.1
13.1
30.3
17.2
36.3
20.6
型 号 |
T142 12 |
T142 16.5 |
T142 21 |
T142 25.5 |
T180 22.5 |
T180 35 |
T180 47 |
||||
功(@3000rpm) |
2700W |
3500W |
4100W |
5000W |
4700W |
6600W |
8380W |
||||
持续扭矩 |
8.6Nm |
11.1Nm |
13.1Nm |
15.9Nm |
15Nm |
21Nm |
130 Nm |
||||
峰值扭矩 |
31Nm |
42Nm |
55Nm |
65Nm |
63Nm |
95Nm |
40Nm |
||||
绕线方式 |
15 |
17 |
15 |
17 |
15 |
17 |
15 |
17 |
15 |
17 |
17 |
230Vac转(rpm) |
3900 |
2200 |
3900 |
2200 |
3900 |
2200 |
3900 |
2200 |
2200 |
2200 |
2200 |
400Vac转(rpm) |
4800 |
3900 |
4600 |
3900 |
4400 |
3900 |
4400 |
3900 |
3000 |
3000 |
3000 |
持续电(Arms) |
9.9 |
5.6 |
12.9 |
7.3 |
15.1 |
8.5 |
18.4 |
10.4 |
9.8 |
13.7 |
26.2 |
峰值电(Arms) |
34.1 |
19.3 |
46.2 |
26.2 |
60.5 |
34.3 |
71.4 |
40.5 |
39.3 |
59.2 |
81 |
机械尺寸
型 号 |
法兰长宽高(mm) |
L mm |
A mm |
d mm |
Brake mm |
法兰凸台直径 mm |
安装螺纹孔直径 mm |
T115.3 |
115 |
164 |
30 |
14(j6) |
50 |
110 |
130 |
T115.5.2 |
115 |
189 |
40 |
19(j6) |
50 |
110 |
130 |
T115.7 |
115 |
214 |
40 |
19(j6) |
50 |
110 |
130 |
T115.9.2 |
115 |
239 |
40 |
19(j6) |
50 |
110 |
130 |
T115.11 |
115 |
264 |
40 |
19(j6) |
50 |
110 |
130 |
T142.12 |
142 |
245 |
50 |
24(j6) |
60 |
130 |
165 |
T142.16.5 |
142 |
275 |
50 |
24(j6) |
60 |
130 |
165 |
T142.21 |
142 |
305 |
50 |
24(j6) |
60 |
130 |
165 |
T142.25.5 |
142 |
335 |
50 |
24(j6) |
60 |
130 |
165 |
T180.22.5 |
190 |
290 |
60 |
28(j6) |
60 |
162 |
215 |
T180.35 |
190 |
350 |
80 |
28(j6) |
60 |
162 |
215 |
T180.47 |
190 |
410 |
80 |
28(j6) |
60 |
162 |
215 |

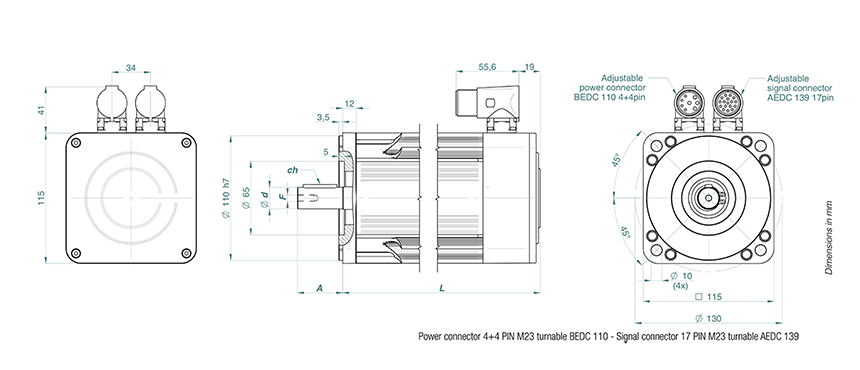

电机图纸
