TC系列无刷伺服电机
TC系列无刷伺服电机是高经济性无刷伺服电机，具有外形小巧和优越性能，高效率，高可靠性和高电磁抗扰度等特点。每款电机下，都有多种绕线方式，满足客户对不同交流/直流供电电压,转速，电流，扭矩等特殊应用的定制要求。供电45Vac-400Vac或24Vdc-200Vdc可选。功率50W-1750W, 扭矩：0.16Nm-8Nm,额定转速3000rpm,最高6300rpm,8级电机，永磁制动器,反馈：霍尔传感器，旋转变压器，SinCos编码器，TTL编码器，绝对值编码器。
电气参数
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型 号 |
TC80 1.5 |
TC80 2.8 |
TC80 4 |
||||||||||
|
功（@3000rpm） |
470W |
880W |
1068W |
||||||||||
|
持续扭矩 |
1.5Nm |
2.8Nm |
4Nm |
||||||||||
|
峰值扭矩 |
4.5Nm |
8.4Nm |
12Nm |
||||||||||
|
绕线方式 |
03 |
37 |
07 |
15 |
21 |
17 |
03 |
07 |
21 |
15 |
17 |
15 |
17 |
|
24Vdc转速（rpm） |
1250 |
-- |
-- |
|
|
|
1000 |
-- |
|
|
|
|
|
|
48Vdc转速（rpm） |
3000 |
2500 |
1500 |
|
|
|
2500 |
1500 |
|
|
|
|
|
|
60Vdc转速（rpm） |
|
|
1700 |
|
|
|
|
2000 |
|
|
|
|
|
|
100Vdc转速（rpm） |
|
|
3000 |
1500 |
|
|
|
|
1500 |
|
|
|
|
|
200Vdc转速（rpm） |
|
|
6000 |
3000 |
1900 |
|
|
|
3000 |
1900 |
|
|
|
|
230Vac转速（rpm） |
|
|
|
5000 |
3000 |
1700 |
|
|
5000 |
3000 |
1700 |
3000 |
|
|
400Vac转速（rpm） |
|
|
|
|
5000 |
3000 |
|
|
|
5000 |
3000 |
|
3000 |
|
持续电流 （Arms） |
10.6 |
9.06 |
6.1 |
2.85 |
1.65 |
0.94 |
19.9 |
11.3 |
5.3 |
3.1 |
1.75 |
4.4 |
2.5 |
|
峰值电流（Arms） |
35.1 |
30.0 |
19.9 |
9.4 |
5.44 |
3.1 |
65.5 |
37.3 |
17.5 |
10.1 |
5.8 |
13.1 |
7.5 |
|
型 号 |
TC100 3.5 |
TC100 6 |
TC100 8 |
|||||||
|
功（@3000rpm） |
1000W |
1500W |
2000W |
|||||||
|
持续扭矩 |
3.5Nm |
6Nm |
8Nm |
|||||||
|
峰值扭矩 |
10.5Nm |
12Nm |
32Nm |
|||||||
|
绕线方式 |
21 |
15 |
16 |
17 |
15 |
16 |
17 |
15 |
16 |
17 |
|
100Vdc转速（rpm） |
1500 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
200Vdc转速（rpm） |
3000 |
1900 |
-- |
-- |
1900 |
-- |
-- |
1900 |
-- |
-- |
|
230Vac转速（rpm） |
5000 |
3000 |
2000 |
1700 |
3000 |
2000 |
1700 |
3000 |
2000 |
1700 |
|
400Vac转速（rpm） |
|
5000 |
4000 |
3000 |
5000 |
4000 |
3000 |
5000 |
4000 |
3000 |
|
持续电流（Arms） |
6.6 |
3.85 |
2.92 |
2.19 |
6.59 |
5 |
3.75 |
9.34 |
7.10 |
5.31 |
|
峰值电流（Arms） |
20.8 |
12.1 |
9.17 |
6.88 |
24.2 |
18.3 |
13.8 |
36.3 |
27.5 |
20.6 |

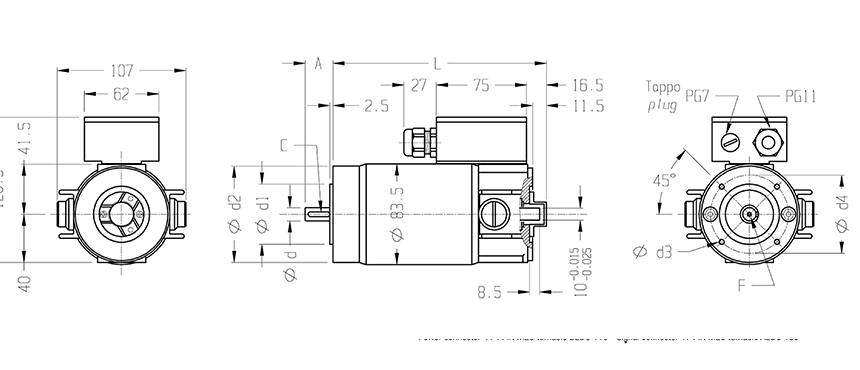

机械尺寸
型 号
法兰长宽高(mm)
L
mm
A
mm
d
mm
Brake
mm
法兰凸台直径
mm
安装螺纹孔直径
mm
TC40.0.16
40
91
25
8（h7）
31
30
46
TC40.0.32
40
109
25
8（h7）
31
30
46
TC60.0.65
60
111
23
11（h6）
37
50
70
TC60.1.3
60
136
30
14（h6）
37
50
70
TC80.1.5
80
128
30
14（h6）
42
70
90
TC80.2.8
80
153
40
19（h6）
42
70
90
TC80.4
80
178
40
19（h6）
42
70
90
TC100.3.5
100
145
40
19（h6）
50
95
115
TC100.6
100
175
40
19（h6）
50
95
115
TC100.8
100
205
40
19（h6）
50
95
115
